1. YLD系列产品介绍

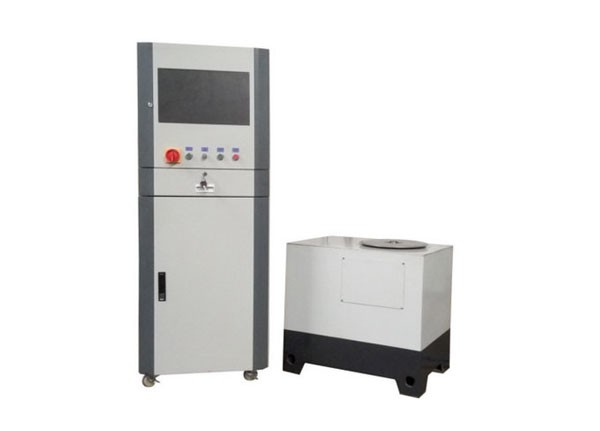

该系列是单面立式动平衡机，常规的型号测量范围200千克以内，也可根据客户的需求定制5000千克内的单面立式平衡机。本机适用于盘状旋转件在单面上进行动平衡校验，是风扇风叶，换气扇风叶，汽车飞轮，离合器，刹车盘，制动毂，液力偶合器等零部件进行动平衡校验的理想设备，只需更换安装工件的夹具，即可进行平衡校验。该系列常规产品分为“A”型和”Q”型。 “A”型为变频器调速，手动夹紧工件；”Q”型为变频调速气动夹紧工件。由工业控制计算机进行数据处理，彩色屏幕实时显示不平衡量值、相位角和实时转速，并配有工业机柜，与机械部分组成平衡机系统，便于参数存盘，打印，系统测试精度高，使用可靠，维修方便，较其他测试系统更为先进。并可根据客户的工件为客户定制各种通用夹具或专用夹具，也可配侧去重钻床，立去重钻床和吸尘装置等附具。
2.测量系统
★工业控制计算机， 19英寸液晶显示器（可根据客户需要配触摸屏），Windows操作平台
★200公斤以内立式平衡机配本公司自主开发通用平衡测量系统。通用软件功能齐涵盖了国内主流平衡机软件所具有的所有功能，操作全部采用汉化菜单结构，操作步骤文字提示；大型立式平衡机配带角度跟 踪功能的立式机软件
★测量系统性能强大：任意工件定标，测量转速范围宽80转/分开始启测，测量速度块，不平衡量幅值和相位稳定，高去重率，高灵敏度
★软件带许用不平衡量计算器，操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算就能够得 到工件允许剩余不平衡量的克数
★软件完全自主开发，可根据客户要求修改或添加软件功能（例如扫描二维码添加工件身份名称至测量结果中保存起来，以便将来质量追究）
软件功能具体详情请联系厂家
3.机械部分和控制
★设备采用铸造底座、立支架、主轴座和支承座，设备具有足够的刚性和稳定性，同型号设备过载能力百分之20以上
★主轴采用45#碳素结构钢，经过锻打，淬火，精磨以后，轴向与径向跳动都在0.02mm以内；且主轴为加粗型即便是工件的不平量超过30000g*cm，设备也可以准确测量
★动力传动采用多楔带，运行平稳传动可靠，对平衡测量影响小
★主轴带同步旋转刻度盘，便于不平衡量角度的找取
★主轴采用中空结构，主轴下端可以接旋转气缸，通过拉杆和气动卡盘（或气动工装）可以快速夹紧工件
★设备质量可靠，采用变频调速系统，电机软启动软停止对设备的冲击小，延长了设备的使用寿命。设备可连续工作，维修保养简单方便
注：想了解设备更详细的情况请与我们联系
厂家标准配置参数
|
设备型号 |
YLD-5 |
YLD-16A |
|
工件质量范围kg |
0.1-5 |
0.3-16 |
|
工件最大直径mm |
Φ500 |
Φ500 |
|
平衡转速r/min |
100-900 |
100-900 |
|
最小剩余不平衡量 |
≤1.5gmm/kg |
≤1.5gmm/kg |
|
不平衡量减少率% |
≥95% |
≥95% |
|
电机功率 |
1.1KW |
1.1KW |
|
夹具加紧方式 |
手动夹紧 |
手动夹紧 |
★以上为本厂标准配置设备参数。我们支持产品定，根据客户的需求对设备设备进行相应设备结构允许的改动；例如可以采用伺服电机实现自动定位功能
★如有需要设备可以匹配电器适合单相AC220V, 50/60HZ电源
★厂家提供工件在平衡机上平衡时使用的工装的定制 服务
★设备可以增加不影响测量性能的合理附件，比如防护、立式或卧式去重钻床等
