产品详情

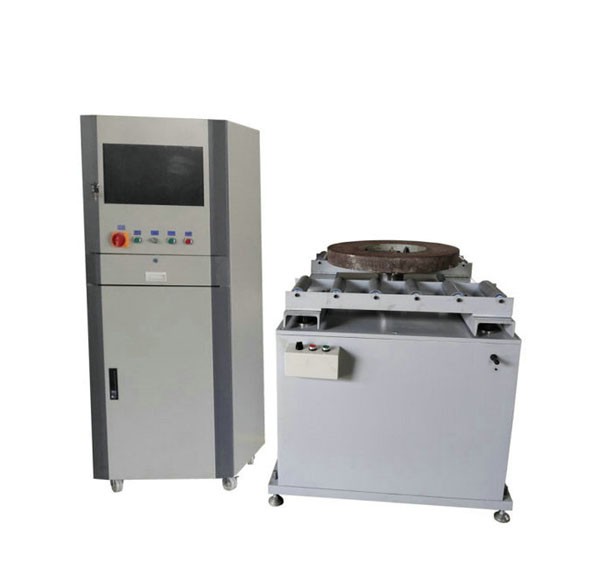

1. YLD系列产品介绍
该系列是非常柜单面立式动平衡机目前已生产的为300-5000kg，本机适用于盘状旋转件在单面上进行动平衡校验，重型飞轮，皮带轮，水泵叶轮，特制电机等零部件。工件工件的重量情况设备采用气动或者是液压夹紧工件，由于设备都是大直径的所以软件都带有角度跟 踪功能。由工业控制计算机进行数据处理，彩色屏幕实时显示不平衡量值、相位角和实时转速，并配有工业机柜，与机械部分组成平衡机系统，便于参数存盘，打印，系统测试精度高，使用可靠，维修方便，较其他测试系统更为先进。并可根据客户的工件为客户定制各种专用夹具。
2.测量系统
★工业控制计算机， 19英寸液晶显示器（可根据客户需要配触摸屏），Windows操作平台
★300公斤以上立式平衡机配本公司自主开发带有角度跟 踪功能的平衡测量系统。软件功能齐涵盖了国内主流平衡机软件所具有的所有功能，操作全部采用汉化菜单结构，操作步骤文字提示；大型立式平衡机配带角度跟 踪功能的立式机软件
★测量系统性能强大：任意工件定标，测量转速范围宽80转/分开始启测，测量速度块，不平衡量幅值和相位稳定，高去重率，高灵敏度
★软件带许用不平衡量计算器，操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算就能够得 到工件允许剩余不平衡量的克数
★软件完全自主开发，可根据客户要求修改或添加软件功能（例如扫描二维码添加工件身份名称至测量结果中保存起来，以便将来质量追究）
软件功能具体详情请联系厂家
3.机械部分和控制
★设备采用铸造底座、立支架、主轴座和支承座，设备具有足够的刚性和稳定性
★主轴采用45#碳素结构钢，经过锻打，淬火，精磨以后，轴向与径向跳动都控制；高精度轴承使得设备运行更平稳
★动力传动采用多楔带，运行平稳传动可靠，对平衡测量影响小
★在主轴和测量系统之间建立通讯连接，可以实现主轴角度跟 踪便于工件不平衡量的找取
★主轴采用中空结构，便于连接气动或者液压夹紧。
★设备质量可靠，采用变频调速系统，电机软启动软停止对设备的冲击小，延长了设备的使用寿命。设备可连续工作，维修保养简单方便
注：想了解设备更详细的情况请与我们联系
厂家标准配置参数
|
设备型号 |
YLD-300A |
YLD-500A |
YLD-5000A |
|
工件质量范围kg |
15-300 |
25-500 |
300-5000 |
|
工件最大直径mm |
Φ1100 |
Φ1200 |
Φ1400 |
|
平衡转速r/min |
80-700 |
80-700 |
80-700 |
|
最小剩余不平衡量 |
≤3gmm/kg |
≤3gmm/kg |
≤3gmm/kg |
|
不平衡量减少率% |
≥90% |
≥90% |
≥90% |
|
电机功率 |
5.5KW |
7.5KW |
30KW |
|
夹具加紧方式 |
气动夹紧 |
气动夹紧 |
液压夹紧 |
★以上为本厂标准配置设备参数。我们支持产品定，根据客户的需求对设备设备进行相应设备结构允许的改动
★厂家提供工件在平衡机上平衡时使用的工装的定制 服务
★设备可以增加不影响测量性能的合理附件，比如防护
