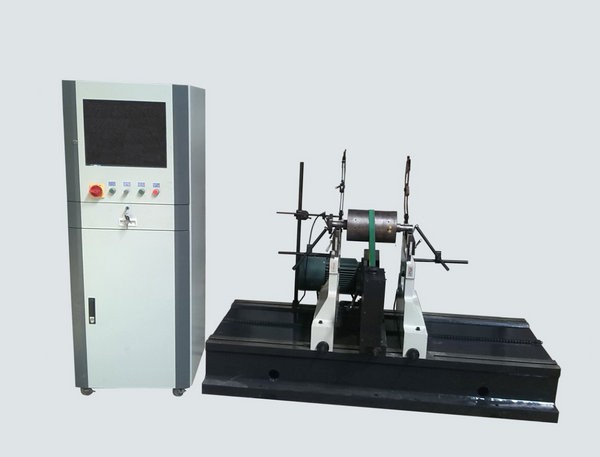

1. YYQ系列产品介绍
YYQ系列是圈带驱动驱动通用硬支承卧式双面动平衡机，所以机型综合起来测量范围由几十克到10000千克。适合于平衡电机转子、滚筒（有或者没有轴头均可但是无轴头直径较大的滚筒需要定制支承机构）、轴类、机床主轴等规则圆柱形转子的平衡，平衡以上种类零件时不用工装，安装快捷方便设备测量精度也较万向节平衡机测量精度高；配上适合的工装夹具也可以平衡风机、皮带轮等零件。产品广泛应用在电动机、发电机、风机、发动机、农机、纺织机械、化工、木工机械、造纸机械等行业，可在单面、双面及多个校正面上进行平衡测量，适合轴类、盘类和重 心外伸转子，精度准确，显示直观，质量可靠的优点。
2.测量系统
★工业控制计算机， 19英寸液晶显示器（可根据客户需要配触摸屏），Windows操作平台
★配本公司自主开发平衡测量系统。通用软件功能齐涵盖了国内主流平衡机软件所具有的所有功能，操作全部采用汉化菜单结构，操作步骤文字提示；专用软件包括：各类全自动平衡机软件、带有角度跟 踪功能的软件、带有自动定位功能的软件、传动轴多轴联校的软件等
★测量系统性能强大：任意工件定标，测量转速范围宽80转/分开始启测，测量速度块，不平衡量幅值和相位稳定，高去重率和分离比，高灵敏度
★软件带许用不平衡量计算器，操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算就能够得 到工件允许剩余不平衡量的克数
★软件完全自主开发，可根据客户要求修改或添加软件功能（例如扫描二维码添加工件身份名称至测量结果中保存起来，以便将来质量追究）
3.机械部分和控制
★摆驾和床身采用铸件，足够的刚性和稳定性；摆驾抗静压能力强，在设备驱动能力足够的前提下一般可过载百分之20以上
★平衡机上的滚轮采用轴承钢制造，整体盐浴淬火硬度达到了HRC55以上；滚轮支撑面磨削之后再抛光径向跳动小滚轮轴承，使得工件运转更平稳对测量信号的干扰更低
★摆架可以沿床身移动且可以停在床身以上的任何部位，所以设备可以平衡之间任意长度的工件。
★圈带驱动总成也可以沿床身移动，方便根据工件的情况拖动合适的部位。
★设备质量可靠，采用变频调速系统，电机软启动软停止对设备的冲击小，延长了设备的使用寿命。设备可连续工作，维修保养简单方便
注：想了解设备更详细的情况请与我们联系厂家标准配置参数
|
设备型号 |
YYQ-300A |
|
工件质量范围kg |
5-300 |
|
圈带拖动处直径范围mm |
φ40-450 |
|
工件最大直径mm |
φ1200 |
|
两支撑间距mm |
150-1500 |
|
床身长度mm |
1800 |
|
滚轮支撑轴径mm |
φ10-90 |
|
平衡转速r/min |
拖动处直径230mm时300-1500无极调速 |
|
最小剩余不平衡量 |
≤0.5gmm/kg |
|
不平衡量减少率% |
≥90% |
|
电机功率 |
4kw |
|
调速方式 |
变频调速 |
|
工作电压 |
三相四线AC 380V, 50/60HZ |
★以上为本厂标准配置设备参数，我们支持产品定，制根据客户的需求对设备的直径，长度，滚轮支撑工件的轴径范围做设备结构允许的合理改变（如可拓展至φ90-180）
★如有需要设备可以匹配电器适合单相AC220V, 50/60HZ电源
★设备可以增加角度跟 踪功能
★设备可以增加不影响测量性能的合理附件，比如防护和去重装置等
