产品详情

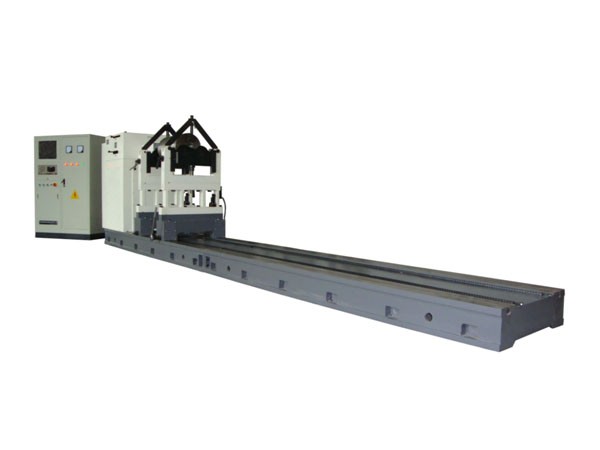

1. YYW系列产品介绍
YYW系列是万向联轴节驱动通用硬支承卧式双面动平衡机，设备型号涵盖测量范围由几公斤到50吨以上。该系列设备强适合工件外形规则或不规则、零件表面光滑或工件表面带刀带刺的各类零件、风机叶轮和离心机转鼓等转动惯量和空气阻尼大的工件进行动平衡测量，广泛应用在电动机、发电机、风机、发动机、农机、纺织机械、化工、木工机械、造纸机械等行业，可在单面、双面及多个校正面上进行平衡测量，适合轴类、盘类和重心外伸转子。具有效率高，精度准确，显示直观，质量可靠的优点。
2.测量系统
★台湾工业控制计算机， 19英寸液晶显示器（可根据客户需要配触摸屏），Windows操作平台
★配本公司自主开发平衡测量系统。通用软件功能齐涵盖了国内主流平衡机软件所具有的所有功能，操作全部采用汉化菜单结构，操作步骤文字提示；专用软件包括：各类全自动平衡机软件、带有角度跟踪功能的软件、带有自动定位功能的软件、传动轴多轴联校的软件等
★测量系统性能强大：任意工件定标，测量转速范围宽80转/分开始启测，测量速度块，不平衡量幅值和相位稳定，高去重率和分离比，高灵敏度
★软件带许用不平衡量计算器，操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算就能够得到工件允许剩余不平衡量的克数
★软件完全自主开发，可根据客户要求修改或添加软件功能（例如扫描二维码添加工件身份名称至测量结果中保存起来，以便将来质量追究）
3.机械部分和控制
★摆驾和床身采用铸件，足够的刚性和稳定性；摆驾抗静压能力强，在设备驱动能力足够的前提下一般可过载20%以上
★平衡机上的滚轮采用轴承钢制造，整体盐浴淬火硬度达到了HRC55以上；滚轮支撑面磨削之后再抛光径向跳动小再配精密滚轮轴承，使得工件运转更平稳对测量信号的干扰更低
★万向节采用精密加工，并经过同心校正和平衡。这样大大减小了万向节在平衡时对工件平衡量的影响，保证了工件平衡的精度。
★摆架可以沿床身移动且可以停在床身以上的任何部位，所以设备可以平衡最长和最短之间任意长度的工件。
★万向联轴器接盘安装同步旋转刻度标识，便于不平衡量角度的找取。
★设备床头的变速箱座部分采用整体铸造框架稳定可靠性高，并且机械变速箱可前后移动20mm便于工件和万向节对接和分离
★设备质量可靠，采用变频调速系统，电机软启动软停止对设备的冲击小，延长了设备的使用寿命。设备可连续工作，维修保养简单方便
注：想了解设备更详细的情况请与我们联系
厂家标准配置参数
|
设备型号 |
YYW-20000A |
|
工件质量范围kg |
500-20000 |
|
工件最大直径mm |
φ2400 |
|
两支撑间距mm |
340-5100 |
|
床身长度mm |
3400（两节床身） |
|
滚轮支撑工件的轴径范围mm |
φ50-200，φ200-360 |
|
平衡转速范围r/min |
253/435/708/1140 |
|
设备启测最低转速r/min |
80 |
|
最小剩余不平衡量 |
≤1gmm/kg |
|
不平衡量减少率% |
≥90% |
|
电机功率 |
55Kw |
|
调速方式 |
四档机械变速+档位内变频调速 |
|
万向节扭矩 |
300Nm和2500Nm(两套) |
|
工作电压 |
三相四线AC 380V, 50/60HZ |
★以上为本厂标准配置设备参数，我们支持产品定，制根据客户的需求对设备的最大直径（可拓展至φ3200或以上，电机功率和传动装置需要相应加大），最大有效长度，滚轮支撑工件的轴径范围（可拓展至φ400）等做相应的改动
★设备可以增加角度跟踪功能
★设备可以增加激光发射器，便于操作者快速确定右面不平衡量的位置
★设备的床头箱能改成沿床身可移动的结构，更加方便大型工件安装在平衡机上
★设备可以增加不影响测量性能的合理附件，比如防护和去重装置等
